一、概述

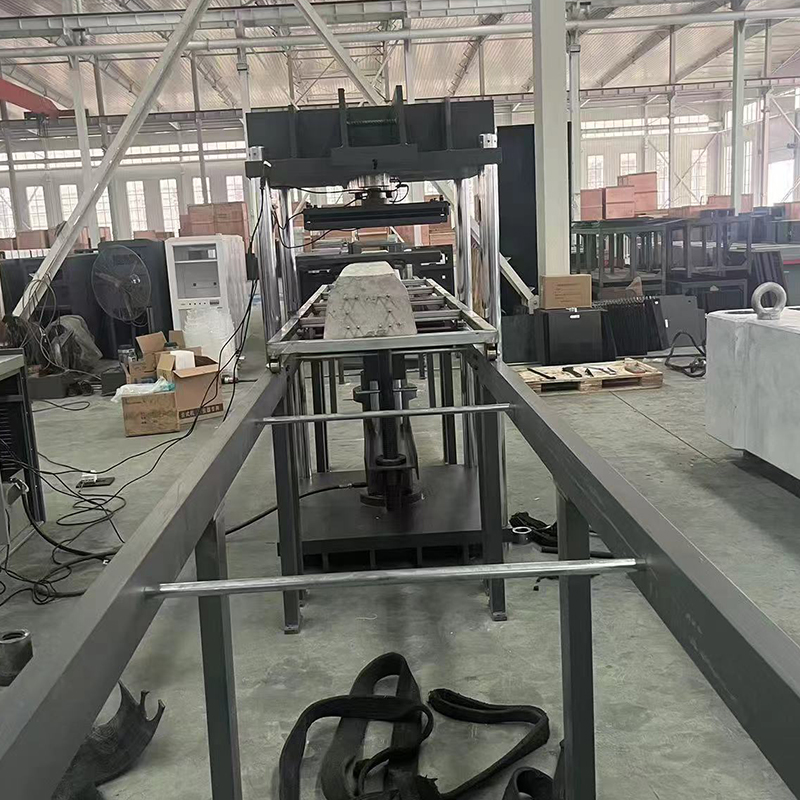

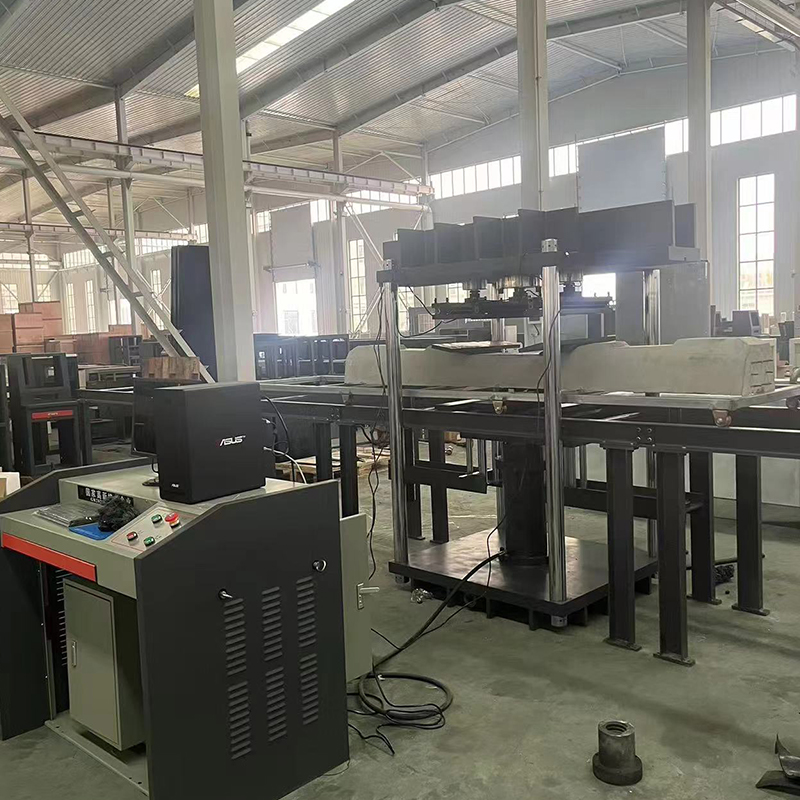

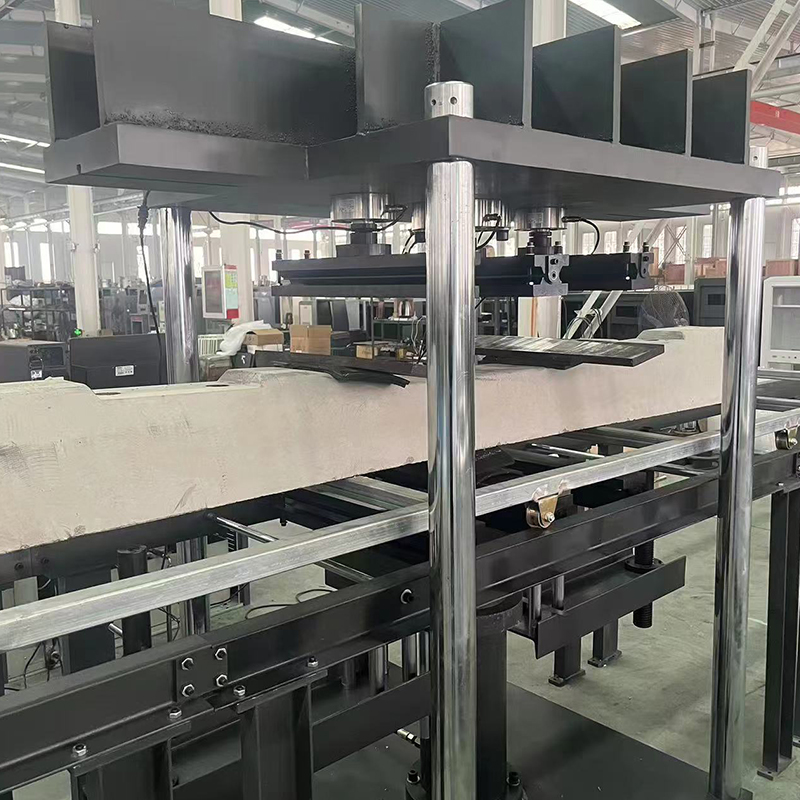

軌枕靜載試驗機适用于檢測混凝土軌枕（Ⅰ型枕、Ⅱ型枕、Ⅲ型枕、叉枕、橋枕、寬軌枕等）的靜載抗裂張度實驗的設備，本機采用了液壓加荷、微機控制、可顯示力值、變形、位移以及繪制各種曲線。能準确檢測各種軌枕的靜載強度，并能測試軌枕實際載荷能力。軌枕靜載試驗機主要由壓力機、小車、軌道、頂升機構、通用控制油源、數字顯示系統等部分組成。

試驗執行标準：

TB/T 1879-2002 《預應力混凝土枕靜載抗裂試驗方法》

EN 13230-1-2016:《鐵路設備-軌道-混凝土枕木和支撐架-第1部分:一般要求》

二、主要技術參數

（1） 軌下載荷：500KN

（2） 軌中載荷：400KN（200KN傳感器2個）

（3） 力值範圍： 0~500KN；

（4） 力值精度：±0.5%；

（5） 持續加荷時間：任意設定

（6） 自動加載、卸荷；

（7） 活塞行程：250mm;

（8） 軌下加載支距：300mm、400mm、500mm、600mm

軌中加載支距：600mm、1400mm-1600mm

（9） 試驗空間

上下支座間距離：450mm；

兩立柱間距離：820×920（mm）；

外形尺寸

主機（L×B×H）8500×1000×1920(mm)

小車（L×B×H）3400×760×110 (mm)

（10） 使用電源：380V（三火一零）
